Двухмассовый маховик

Двухмассовый маховик (ДММ, или DMF — Dual Mass Flywheel) — это механический демпфирующий узел, предназначенный для гашения крутильных колебаний коленчатого вала двигателя. Является ключевым компонентом роботизированных коробок передач (DSG), обеспечивающим защиту трансмиссии от вибрационных перегрузок и плавность передачи крутящего момента.

Назначение и принцип работы

В процессе работы двигатель внутреннего сгорания генерирует неравномерные импульсы вращения, которые на низких оборотах вызывают сильный резонанс. Основная задача агрегата заключается в поглощении этих пиковых нагрузок до того, как они достигнут первичного вала коробки передач и вызовут акустический дискомфорт или механические повреждения.

Принцип действия основан на взаимном смещении двух независимых дисков. Первичная масса жестко связана с коленвалом и принимает на себя инерционные удары, а вторичная масса передает уже сглаженный момент на узел двойного сцепления. Взаимодействие между массами происходит через сложную систему упругих элементов, которые сжимаются и поглощают кинетическую энергию вибраций.

Устройство и основные компоненты

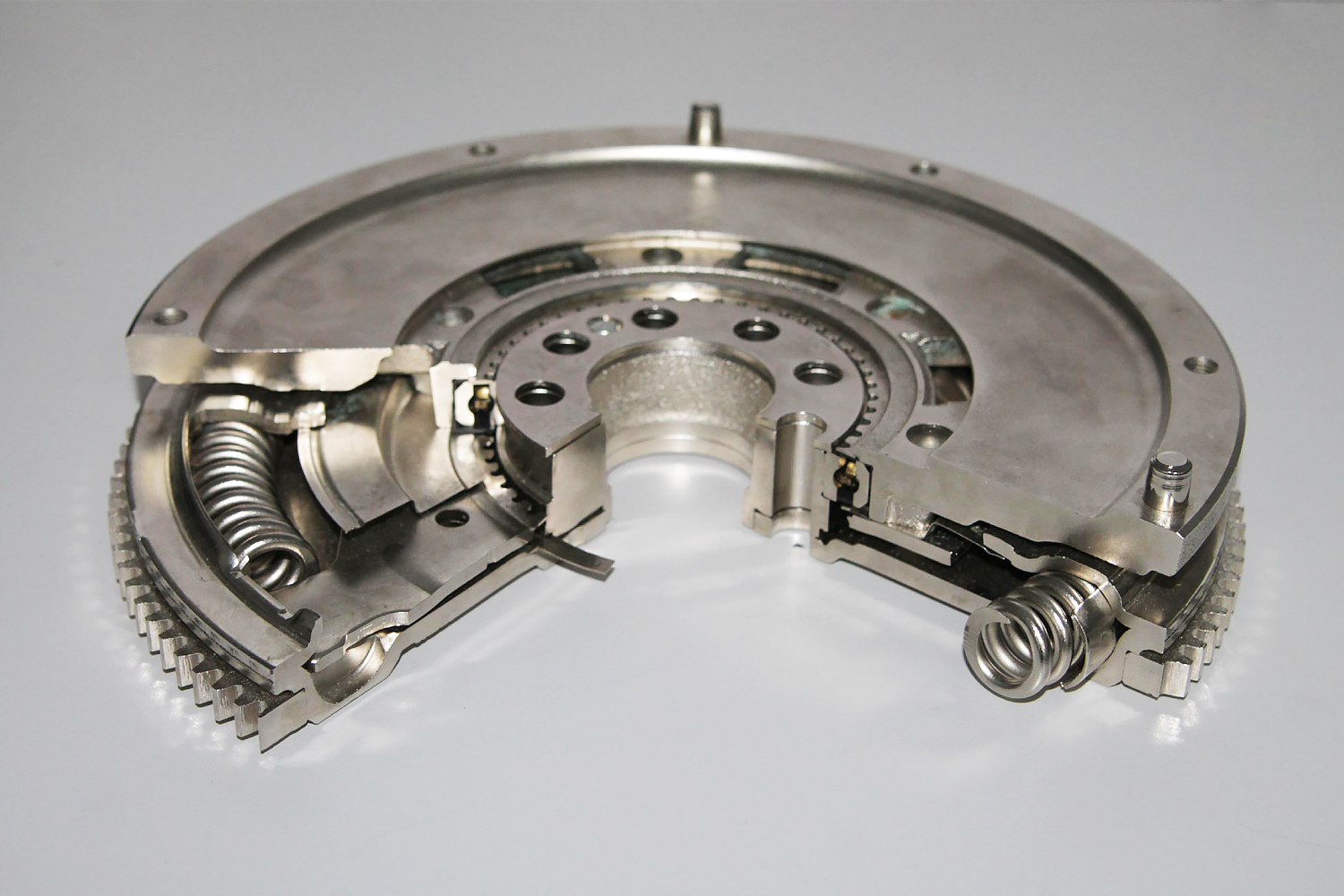

Конструктивно агрегат представляет собой сложную пружинно-массовую систему. В его состав входят следующие ключевые узлы:

• Первичный и вторичный маховики (массы)
• Пружины дуговой формы
• Фрикционные шайбы и подшипники

Первичный и вторичный маховики (массы)

Первичная масса оснащена зубчатым венцом для работы стартера и жестко крепится к коленчатому валу двигателя. Вторичная масса установлена на подшипнике качения или скольжения относительно первичной и имеет специальные вентиляционные отверстия для эффективного отвода тепла от работающего сцепления.

Пружины дуговой формы

Выступают в роли главного демпфирующего элемента системы. Стальные пружины дуговой формы располагаются в специальном смазочном канале первичной массы. Благодаря своей длине и многоступенчатой жесткости, они эффективно изолируют шумы и вибрации как на холостом ходу, так и при резких ускорениях.

Фрикционные шайбы и подшипники

Обеспечивают контролируемое трение между двумя дисками для предотвращения критического резонанса при запуске и остановке двигателя. Центральный радиальный подшипник надежно центрирует массы относительно друг друга и выдерживает высокие осевые нагрузки при выжиме сцепления.

Разновидности / сравнительные характеристики

В зависимости от конструктивных особенностей и мощности двигателя, выделяют следующие типы агрегатов:

Частые вопросы (FAQ)

Как определить неисправность двухмассового маховика?

Главными признаками критического износа являются резкий металлический лязг и сильные вибрации кузова при запуске или глушении двигателя. Также о поломке пружин свидетельствуют жесткая работа на холостом ходу и ощутимые толчки при переходе на повышенную передачу.

Какой ресурс у этого узла на коробках DSG?

В среднем ресурс агрегата составляет от 150 000 до 200 000 километров пробега. Однако агрессивная езда, частое движение в заторах с постоянными стартами и чип-тюнинг двигателя могут сократить срок службы демпфера в два-три раза.

Можно ли заменить двухмассовый маховик на обычный (одномассовый)?

Технически это возможно при использовании специальных ремонтных комплектов, но для высокотехнологичных роботизированных коробок (DSG) это категорически не рекомендуется. Жесткая связь приведет к быстрому разрушению сцепления, поломке мехатроника и срезанию шестерен из-за отсутствия гашения вибраций.

Нужно ли менять маховик одновременно со сцеплением?

Автопроизводители рекомендуют выполнять комплексную замену. Поскольку ресурс обоих узлов примерно одинаков, установка нового сцепления на изношенный демпфер приведет к ускоренному выходу из строя фрикционов и необходимости повторно оплачивать дорогостоящую процедуру снятия коробки передач.
